Главная страница / Каталог проектов / 190-006-Л

Просмотр

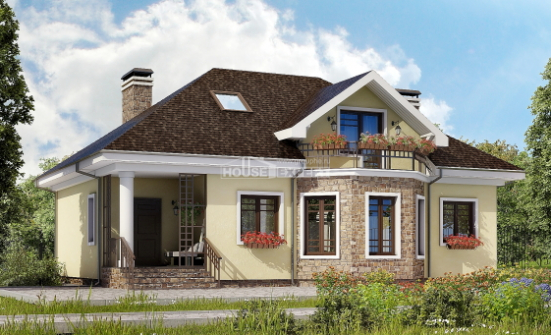

  • 190-006-Л Проект двухэтажного дома мансардный этаж и гаражом, классический домик из теплоблока Алаверди, House Expert
  • 190-006-Л Проект двухэтажного дома с мансардой, гараж, уютный загородный дом из газосиликатных блоков Алаверди, House Expert
  • 190-006-Л Проект двухэтажного дома мансардный этаж и гаражом, средний коттедж из арболита Раздан, House Expert
  • 190-006-Л Проект двухэтажного дома мансардный этаж, гараж, современный коттедж из блока Ереван, House Expert

  • 190-006-Л Проект двухэтажного дома с мансардой и гаражом, уютный коттедж из твинблока Арташат, House Expert
  • 190-006-Л Проект двухэтажного дома мансардный этаж, гараж, просторный дом из поризованных блоков Арарат, House Expert
  • 190-006-Л Проект двухэтажного дома с мансардным этажом и гаражом, простой коттедж из газобетона Масис, House Expert
  • 190-006-Л Проект двухэтажного дома с мансардным этажом и гаражом, классический дом из твинблока Масис, House Expert
Стоимость проекта
341 974
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :189,42 м2
Габариты застройки :14,7 x 12 м
Количество этажей :2
Цокольный этаж:нет
Гараж:1 машина
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:облицовочный кирпич
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:утеплитель 100 мм, блок 400 мм



Проект дома 190-006-Л. 1 этаж Проект дома 190-006-Л. 1 этаж
1 этаж
Высота этажа: 2,8 м
Состав помещений, м2
Тамбур 3
Кладовая 6,19
Сан. узел 3,27
Шкаф встроенный 1,19
Холл 9,89
Гараж 24,66
Котельная 7,13
Холл 3,44
Жилая комната 13,23
Кухня-столовая 19,44
Гостиная 18,74
Итого: 110,18

Проект дома 190-006-Л. 2 этаж Проект дома 190-006-Л. 2 этаж
2 этаж
Высота этажа: 1,6 - 2,8 м
Состав помещений, м2
Лестница 6,48
Холл 8,4
Жилая комната 13,23
Жилая комната 18,24
Шкаф встроенный 1,76
Жилая комната 17,92
Гардеробная 2,34
Ванная 7,66
Сан. узел 3,21
Итого: 79,24




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 190-006-Л
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
ТитулВедомость рабочих чертежейПлан свайного поляПлан ростверкаСечение А-А, Б-Б, В-ВСпецификация элементов фундамента и материалов на ростверкСхема расположения плит перекрытия на отм. -0,450 (низ)Схема расположения плит перекрытия на отм. +2,830 (низ)Монолитный участок Му-1Монолитный участок Му-2Монолитный участок Му-3, Му-8Монолитный участок Му-9, Специф. элементов на Му-3...Му-9Схема расположения перемычек 1-го этажаСхема расположения перемычек 2-го этажаСхема расположения монолитной лестницыСпецификация элементов на лестничные марши Л-1, Л-2План кровлиПлан стропилПлан мауэрлатов, узел 1Разрез 1-1Разрез 2-2Разрез 3-3, узел 2Узел 3Ведомость элементов кровли

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
