Главная страница / Каталог проектов / 285-003-Л

Просмотр

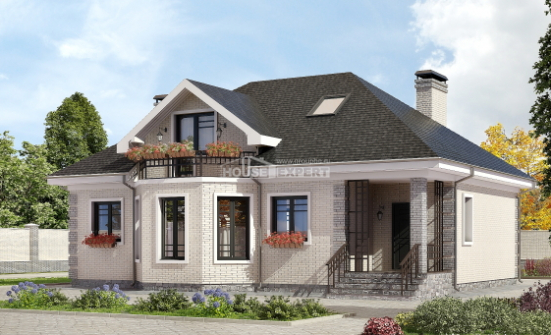

  • 285-003-Л Проект двухэтажного дома и гаражом, современный домик из кирпича Гавар, House Expert
  • 285-003-Л Проект двухэтажного дома и гаражом, большой загородный дом из кирпича Иджеван, House Expert
  • 285-003-Л Проект двухэтажного дома и гаражом, красивый дом из кирпича Вагаршапат, House Expert
  • 285-003-Л Проект двухэтажного дома и гаражом, просторный дом из кирпича Горис, House Expert

  • 285-003-Л Проект двухэтажного дома и гаражом, огромный коттедж из кирпича Горис, House Expert
  • 285-003-Л Проект двухэтажного дома и гаражом, просторный загородный дом из кирпича Армавир, House Expert
  • 285-003-Л Проект двухэтажного дома, гараж, красивый домик из кирпича Гавар, House Expert
  • 285-003-Л Проект двухэтажного дома, гараж, просторный загородный дом из кирпича Раздан, House Expert
Стоимость проекта
424 624
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :291,93 м2
Габариты застройки :23,9 x 17,0 м
Количество этажей :2
Цокольный этаж:нет
Гараж:2 машины
Сейсмостойкость:до 7 баллов
Кровля:металлочерепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 510 мм, утеплитель 100 мм



Проект дома 285-003-Л. 1 этаж Проект дома 285-003-Л. 1 этаж
1 этаж
Высота этажа: 3,4 м
Состав помещений, м2
Прихожая 11,17
Холл 29,71
Котельная 6,56
Гараж 38,59
Сауна 3,23
Шкаф встроенный 0,42
Жилая комната 12,68
Сан. узел 4,36
Лестница 8,96
Кухня-столовая 27,75
Гостиная 32,16
Итого: 175,59

Проект дома 285-003-Л. 2 этаж Проект дома 285-003-Л. 2 этаж
2 этаж
Высота этажа: 3,3 м
Состав помещений, м2
Холл 11,29
Хоз. помещение 14
Сан. узел 17,32
Шкаф встроенный 8,03
Жилая комната 19,14
Жилая комната 28,53
Жилая комната 18,03
Итого: 116,34




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 285-003-Л
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-7Фасад А-ИФасад 7-1Фасад И-АРазрез 1-1Разрез 2-2Узлы вентканаловРазвертка вентканаловВедомость окон и оконно-дверных конструкцийВедомость окон и оконно-дверных конструкцийСхема расположения декора на фасаде 1-7Схема расположения декора на фасаде А-ИСхема расположения декора на фасаде 7-1Схема расположения декора на фасаде И-АВедомость декоративных элементовОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекцияПерспективный видПерспективный видПерспективный видПерспективный вид

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Страница
В альбоме 1 лист.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
